問題354 |

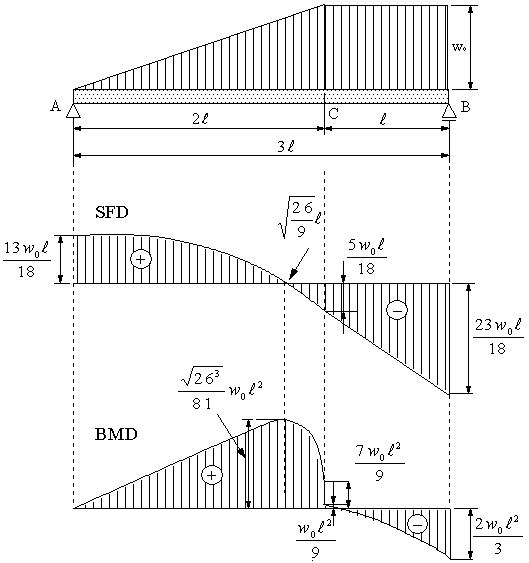

図のように両端支持はりに、AC間に三角形の分布荷重、CB間に単位長さ当たりwoの等分布荷重が作用する場合に、A,B点の反力と、せん断力、曲げモーメント、せん断力図、曲げモーメント図を求める。 |
![]() |

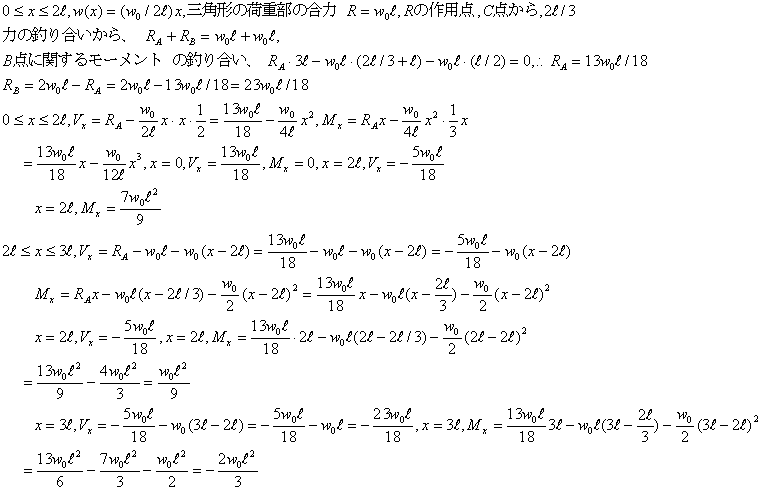

【解】 |
![]() |

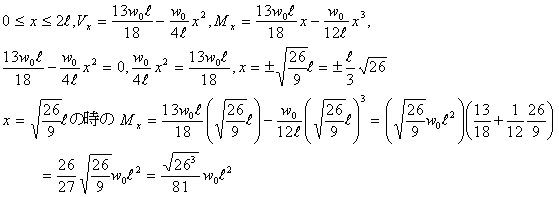

*曲げモーメントの最大値が生ずる位置と値の計算 |
![]() |
![]() |
*参考 分布荷重の場合の曲げモーメントの計算について http://ms-laboratory.jp/zai/bendommo/mom.htm |
![]() |
