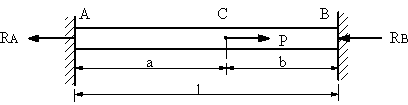

【問題7】 | 両端を剛体の壁によって固定された、長さl、 断面積A、ヤング係数Eの一様な円形断面の鋼材の棒がC点で荷重Pを受けるとき、剛体壁から受ける力RA,RBとC点の移動量δを求める。 |
図1 図2 |
|
【解】 | 力の釣り合いから,A点、B点での反力、RA, RBとおくと (1) 不静定の問題であるので、変形条件、AC部の伸びδAとBC部の伸び(圧縮)δBは等しいことから (2) フックの法則から (3) (2)式に代入して (4) 式(1),(4)から (5) 伸びは (6) となる。 |
