| 問題35 |
|||||
| 長さLの片持ちばりに単位長さ当たりwの等分布荷重が作用している。たわみの式と自由端のたわみを求める。次に、L=300mm, 幅b=300mm,厚さh=4mmのヤング係数E=3.30 GPaのアクリル板でwの合力が5kgfのとき、自由端のたわみを計算する | |||||
|
|||||

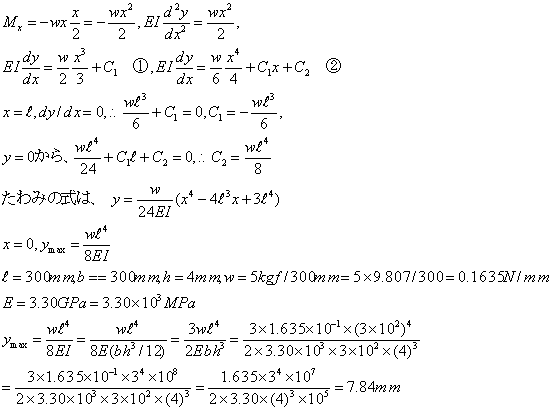

| 【解】 | |
||||
 |
|||||
 |
| 問題35 |
|||||
| 長さLの片持ちばりに単位長さ当たりwの等分布荷重が作用している。たわみの式と自由端のたわみを求める。次に、L=300mm, 幅b=300mm,厚さh=4mmのヤング係数E=3.30 GPaのアクリル板でwの合力が5kgfのとき、自由端のたわみを計算する | |||||
|
|||||
| 【解】 | |
||||
| |
|||||
| |
