| 問題355 |
| 図に示す段付き丸棒軸にトルクTが作用する。この時、軸に蓄えられるひずみエネルギーを計算する。棒の断面は円形とし、横弾性係数はGとする。 |
 |

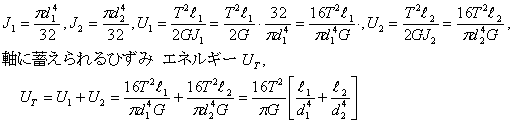

| 【解】 |
 |

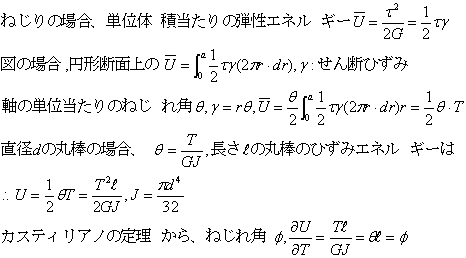

 カスティリアノの定理によるねじりのひずみエネルギーの計算 |
 |
 |
| 問題355 |
| 図に示す段付き丸棒軸にトルクTが作用する。この時、軸に蓄えられるひずみエネルギーを計算する。棒の断面は円形とし、横弾性係数はGとする。 |
|
| 【解】 |
| |
カスティリアノの定理によるねじりのひずみエネルギーの計算 |
| |
| |
