| 問題352 |
| 片側が固定されたヤング率E,幅b, 厚さh, 長さLの長方断面をもつはりと、長さのみ半分のはりの2枚を図のように重ね合わせ(BC部)、接着し、長いはりに等分布荷重w(単位長さ当たり)が作用する時、点Aのたわみ量を求める。 |
 |

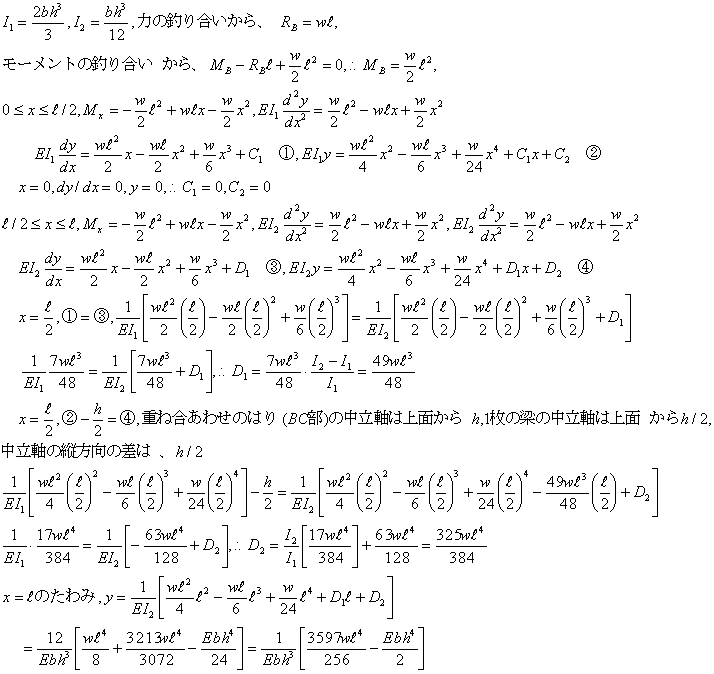

| 【解】 |
 |
 |
