| 問題351 |
| 図の不静定の梁において、反力RA,RB,を求め、たわみ角とたわみ曲線の式を求める。弾性係数と断面二次モーメントはE,Iとする。 |
 |

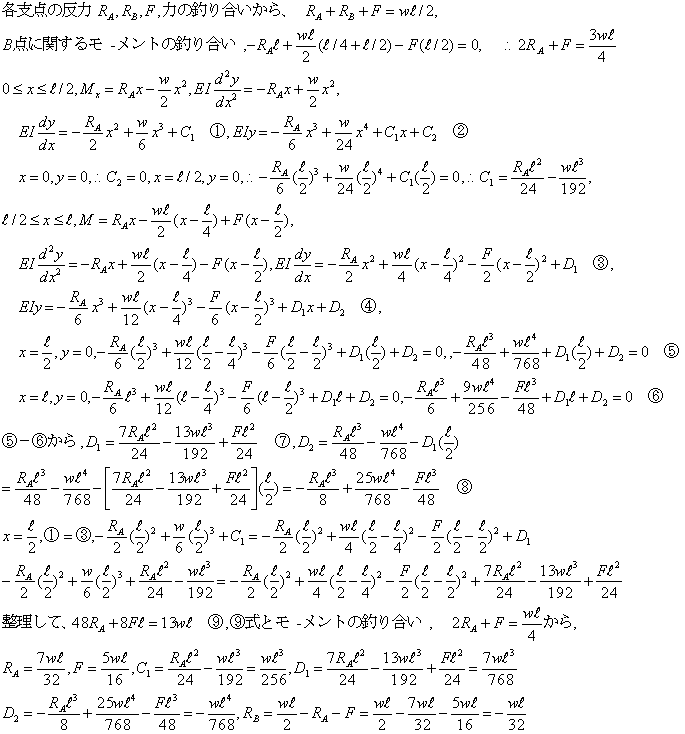

| 【解】 |
 |
| *求める値によっては、重ね合わせ法、カスチリアノの定理など用いる方法があります。上記の解法は一般的な梁の解法を用いました。この問題では、L/2の寸法があり、たわみの式にはx^4の高がありますので、計算はかなり複雑になります、 |
 |
