| 問題297 |
| 図のように外径do=100ミリ、内径di=60ミリの中空円筒1と、直径d2=60ミリの丸棒2を組み合わせた(中空円筒1の中に丸棒2を入れた状態)長さL=500ミリの部材がある。この両端に変形を無視できる剛体を介して、P=200kNの圧縮荷重が作用している。中空円筒1の縦弾性係数をE1=200GPa、丸棒2の縦弾性係数をE2=100GPaとして、それぞれの材料に発生する応力と部材全体の圧縮量を求める。 |
 |

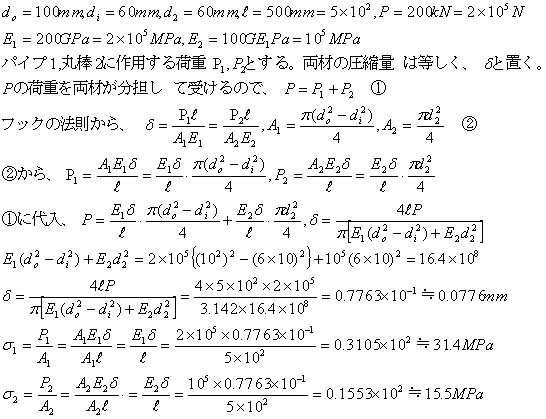

| 【解】 |
 |
 |
| 問題297 |
| 図のように外径do=100ミリ、内径di=60ミリの中空円筒1と、直径d2=60ミリの丸棒2を組み合わせた(中空円筒1の中に丸棒2を入れた状態)長さL=500ミリの部材がある。この両端に変形を無視できる剛体を介して、P=200kNの圧縮荷重が作用している。中空円筒1の縦弾性係数をE1=200GPa、丸棒2の縦弾性係数をE2=100GPaとして、それぞれの材料に発生する応力と部材全体の圧縮量を求める。 |
|
| 【解】 |
| |
| |
