| 問題291 |

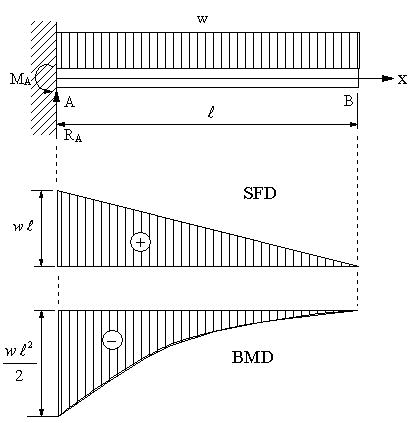

| 矩形断面の幅b、高さhの片持ち梁に単位長さ当たりwの等分布荷重が作用するとき、固定点の反力、モーメントを求め、せん断力、曲げモーメント、せん断力図、曲げモーメント図、Aからxの位置の断面に生ずる引張応力とその最大値を求める。 |
 |

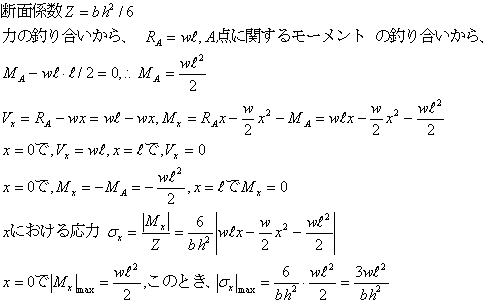

| 【解】 |
 |
 |
 |
| 問題291 |
| 矩形断面の幅b、高さhの片持ち梁に単位長さ当たりwの等分布荷重が作用するとき、固定点の反力、モーメントを求め、せん断力、曲げモーメント、せん断力図、曲げモーメント図、Aからxの位置の断面に生ずる引張応力とその最大値を求める。 |
|
| 【解】 |
| |
| |
| |
