| 問題288 |
| 図のように、回転数N=200rpmでP=200kWを伝達できるモーターにAで接続された軸に、ギアーB,Dでそれぞれ、P1=90kw, P2=110kWが消費される。軸材の許容せん断応力σa=50MPaとして、D端でねじり角がφ=1.5°以下になる最小の軸径dを求める。軸材の横弾性係数をG=80GPaとする。L1=1.8m,L2=1.2mとする。 |
 |

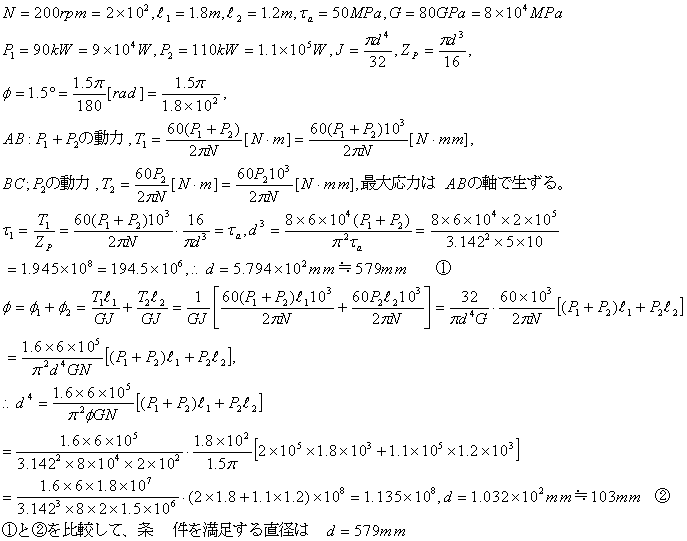

| 【解】 |
 |
 |
| 問題288 |
| 図のように、回転数N=200rpmでP=200kWを伝達できるモーターにAで接続された軸に、ギアーB,Dでそれぞれ、P1=90kw, P2=110kWが消費される。軸材の許容せん断応力σa=50MPaとして、D端でねじり角がφ=1.5°以下になる最小の軸径dを求める。軸材の横弾性係数をG=80GPaとする。L1=1.8m,L2=1.2mとする。 |
|
| 【解】 |
| |
| |
