| 問題273 |
| 断面積A、ヤング率Eの棒、AC,BCが図のように剛体壁に両端を固定されている。長さは、ACはL1、BCはL2
である。Cに荷重Pが作用したとき、AC,CBに作用する荷重、AC,CBに生ずる応力、C点の移動量を計算する。 |
 |

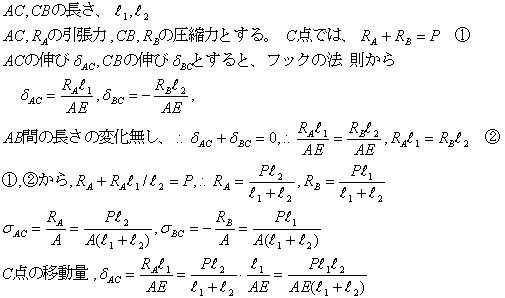

| 【解】 |
 |
 |
 |
| 問題273 |
| 断面積A、ヤング率Eの棒、AC,BCが図のように剛体壁に両端を固定されている。長さは、ACはL1、BCはL2
である。Cに荷重Pが作用したとき、AC,CBに作用する荷重、AC,CBに生ずる応力、C点の移動量を計算する。 |
|
| 【解】 |
| |
|
| |
