| 問題262 |
| 図のように回転自由に結合された長さl,断面積A、ヤング係数Eの2本の軟鋼丸棒がある。A点に荷重PをBCに直角な方向に加える時、棒に生ずる応力とA点の鉛直方向の変位を求める。変位は小さいものとして計算する。 |
 図1 |

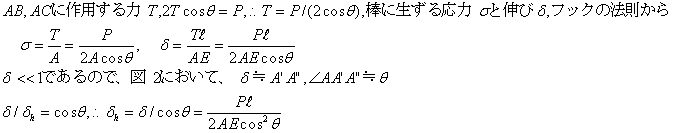

| 【解】 |
 |
 図2 |
 |
