問題229

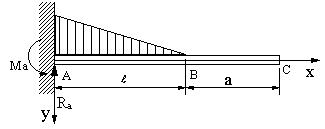

図の梁の場合にせん断力、曲げモーメント、C点のたわみを求める。

【解】

台形形状の分布荷重による曲げモーメントの計算は下の図を用いて計算する。

台形の形状の分布荷重による曲げモーメントの計算は、面積が合力Rに相当し、mn断面からの台形の図心までの距離c' 、を乗じた値、Rc'を求めて得ることが出来る。左側の分布図で、a,b,h,c'に対応する値を代入すればよい。

＊積分により分布荷重による曲げモーメントの求め方は下記のURLを参照のこと。 　　　　http://ms-laboratory.jp/zai/bendommo/mom.htm 　積分法と分布荷重の図形の面積と図心を掛ける方法の選択は、梁によって異なり、場合によってはかなり複雑になる。
