問題22
【問題】
図の分布荷重の場合に、曲げモーメントを求める。
ただし、Poは作用している荷重ではなく、分布荷重の合力と作用点を示している
【解】

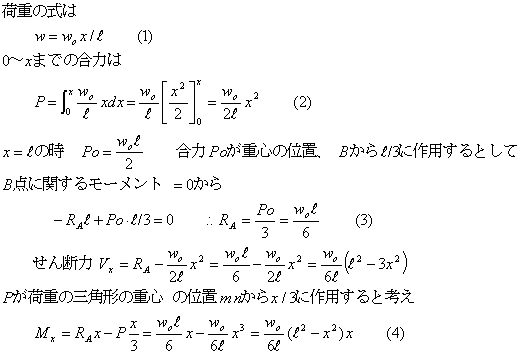

*不等分布荷重の場合は、分布形状の図心の位置を求め、そこに合力が作用すると置き換えて計算することが必要である。合力は、分布形状の面積に相当する。

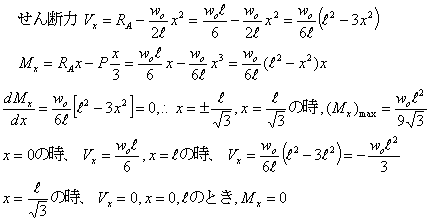

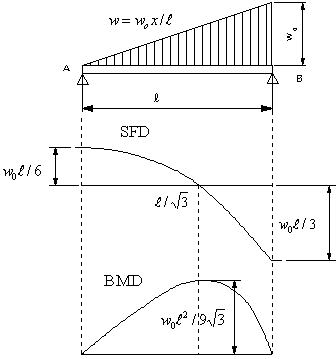

次に、せん断力図SFD,曲げモーメント図BMD、最大曲げモーメントの生ずる位置と大きさを求める。
図は次のようになる。
