| 問題176 |
| 図に示すように2本の部材1と1本の部材2の両端が固定され、荷重力Pが作用する時、各部材の伸び、生ずる応力を求めよ。ただし、それぞれの部材の縦弾性係数をＥ1,E2、断面積をA1,A2とする。 |
 |

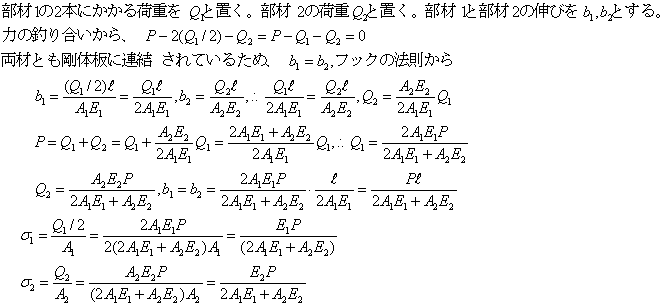

| 【解】 |
 |
 |
