| 問題174 |
| 図のように、両端に直径600㎜及び400㎜のプーリーを有する直径40㎜の軸がA、Bでベアリングで支持され、プーリーには、P1,P2,P3,P4の力が作用している。軸に生じる最大曲げ応力と最大剪断応力とを求める。ただし、P1=2[kN],P2=1[kN], P3=1.5[kN],P4=1[kN]である。 |
 |

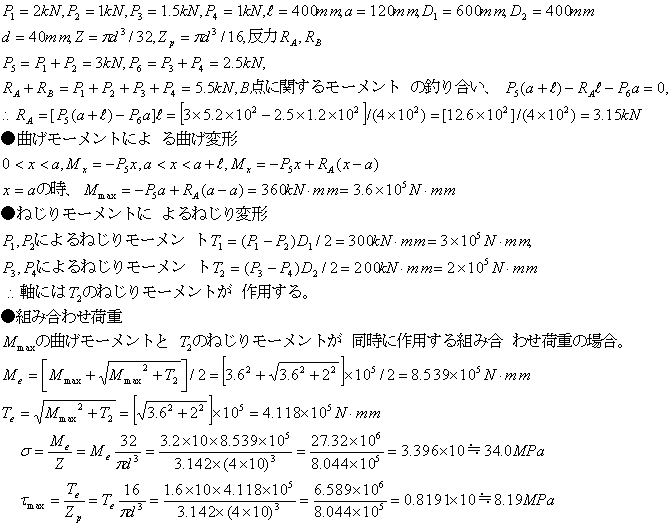

| 【解】 |
 |
 |
