問題139 |

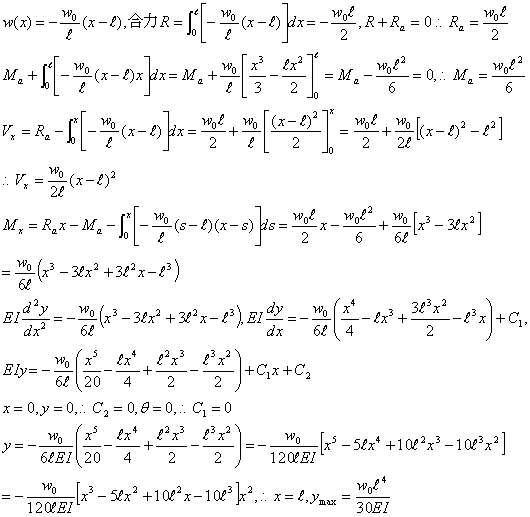

図のような分布荷重の場合に、せん断力、曲げモーメント、たわみ、最大たわみを求める。 |
【解】 |
*「材料力学の典型的な問題と解答例PartT」の問題11 (http://ms-laboratory.jp/zai/ex_z/ex11_1/ex11_1.htm) と同じで、ex139は座標軸の原点を固定部に取った場合の計算。 |
|
*問題11と比較すると計算はかなり複雑になり、自由端をx軸の原点に取った方が簡単であることが解ります。 |

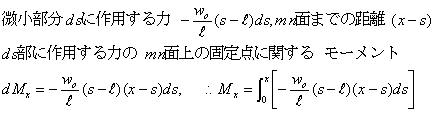

*分布荷重の場合の曲げモーメントの計算 mn面の分布荷重による曲げモーメントMxの求め方 |
この値に、Ra・xの値が加わります。 |
