| 問題138 |
| 断面積Ac,弾性係数Ec,線膨張係数αcの銅製の棒と断面積Aa,弾性係数Ea,線膨張係数αaのアルミ製の棒が図のように接続され、両端が固定されている。温度がΔT上昇したとき、各部に生ずる応力を計算する。 |
 |

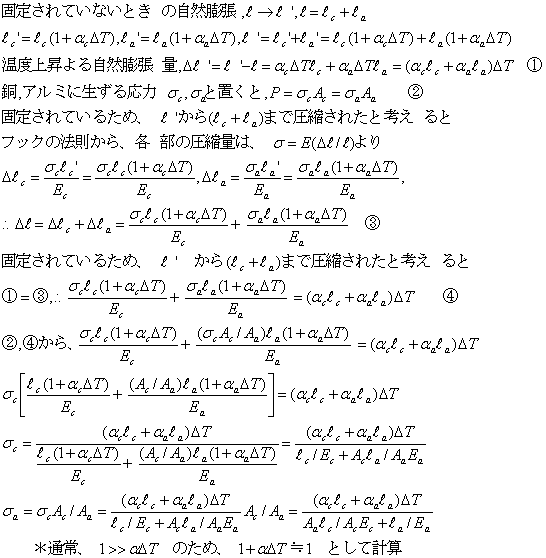

| 【解】 |
 |
 |
| 問題138 |
| 断面積Ac,弾性係数Ec,線膨張係数αcの銅製の棒と断面積Aa,弾性係数Ea,線膨張係数αaのアルミ製の棒が図のように接続され、両端が固定されている。温度がΔT上昇したとき、各部に生ずる応力を計算する。 |
|
| 【解】 |
| |
| |
