問題126

断面形状が円形の長さ 3m の単純支持ばりに、重力による自重で曲げ応力が 24MPa になるようなはりの直径dを求める。ただし、丸鋼の単位面体積あたりの質量は 7.85×10-6kgf/�o3 とする。 　また、この状態のはりの中央にさらに集中荷重を加え、はりに生じる最大曲げ応力を 135MPa 以下になるように、加えることができる集中荷重Pを求める。集中荷重だけによって、135−24＝101MPa の曲げ応力が生じているとして計算する。

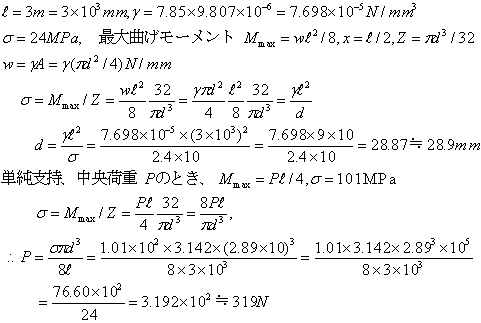

【解】
