問題120
|

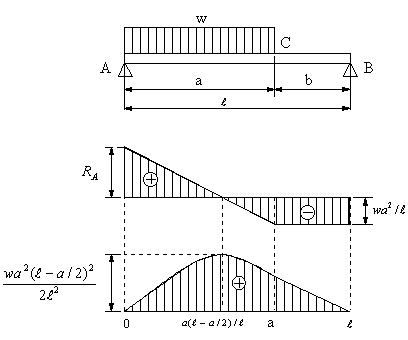

図のように、AC間に単位長さ当たりwの等分布荷重が作用しいるとき、せん断力図、曲げモーメント図、最大曲げモーメントが生ずる位置とその値を求める。
|
|

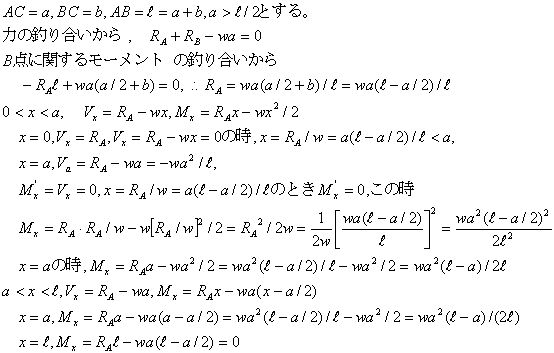

【解】 |
|
|
■等分布荷重の場合の曲げモーメントの計算について
|

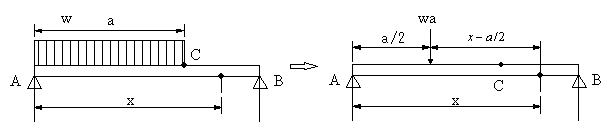

0<x<aの曲げモーメントの計算 等分布荷重の合力wxが、長さxのはりの中央に作用するとして計算
|
|
a<x<Lの曲げモーメントの計算 等分布荷重の合力waが、長さaのはりの中央に作用するとして計算 |
|
等分布荷重の場合、積分により曲げモーメントを求める方法
Aからx離れた梁の微小部分dxにwの等分布,荷重wdx,はりのx部分に作用する曲げモーメントは、0からxまで積分
|
|
|
|
