問題108
AB部の長さ l
1
=100cm、断面積A
1
=10cm
2
、BC部の長さl
2
=80cm、断面積A
2
=6cm
2

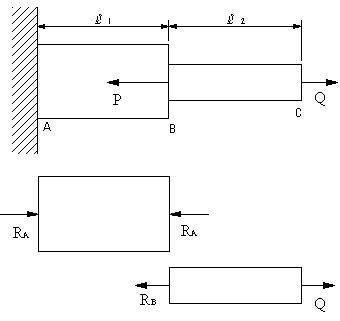

の段付き棒に関して以下の問いに答えよ。 ただし、AB、BCは同じ材料で、縦弾性係数E=200GPaとする。図のように、A点が固定され、段付き部Bに荷重P=100kN、自由端Cに荷重Q=60kNを図の向きに受けるとき、B、C点の変位を求めよ。
【解】
ABもBCも静止しているので、それぞれの部分に作用する力は釣り合っている。ABは固定端からR
A
の反力を受けるとする。釣り合いにあるので、ABは 両端にR
A
の圧縮を受ける。 BCは、QとR
B
の引張が作用すると考えると、釣り合っているので、Q=R
B
となる。 C点に作用する荷重、R
A
、R
B
は左向きの同じ方向。P=R
A
+R
B
= R
A
+Q, ∴R
A
=P-Q 、伸びはフックの法則から求める。
