中空円形断面の断面二次モーメント |
|
| 直径d(半径r)の円形断面の断面二次モーメントと断面二次極モーメントの計算については、材料力学の典型的な問題

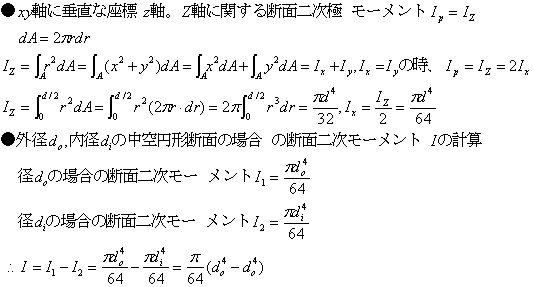

PartⅣ【問題163】にも示したが、ここでは、断面二次極モーメントIpとy軸に関する断面二次モーメントIx.Iyの関係を利用して、中空円形断面の断面二次モーメントを求める方法を示します。 最初に、図に示す円形断面の断面二次極モーメントIpとx,y軸に関する断面二次モーメントIx.Iyの関係を求め、次に、中空円形断面の断面二次モーメントを求めます。【問題163】で求める方法よりも計算はかなり単純です。 |
|
 |
|
 図１ |
|
