両端支持はりにモーメントMoが作用する場合

(1) せん断力線図と曲げモーメント線図を求める 　 (2)たわみ曲線を求める。

図

(1) せん断力線図と曲げモーメント線図を求める

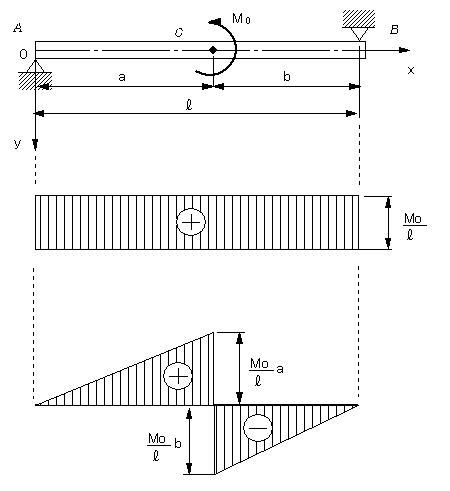

図のように，モーメントMoがはりに作用する場合である。モーメントの釣り合いから反力は求められる。

となる。なお，Ｍ0は，はりを上に凸になるように変形させるので符号は−である。

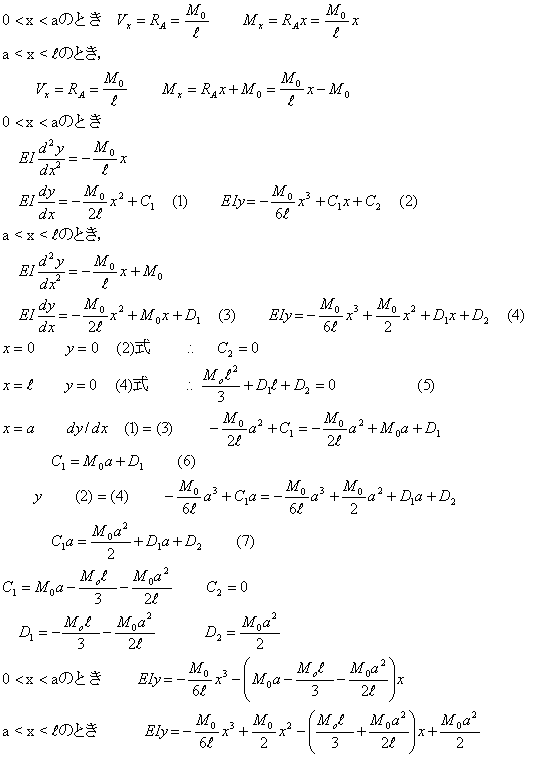

(2)たわみ曲線を求める。
