| 問題353 |
| 図のような先端をワイヤーで支えられた長さ2 Lの片持はりの中央に鉛直方向の集中荷重Pが作用している。 この時のワイヤーの張力F を求める。梁とワイヤーのヤング率E、ワイヤーの断面積をAw,長さをa、およびはりの曲げ剛性をEIとする。 |
 |

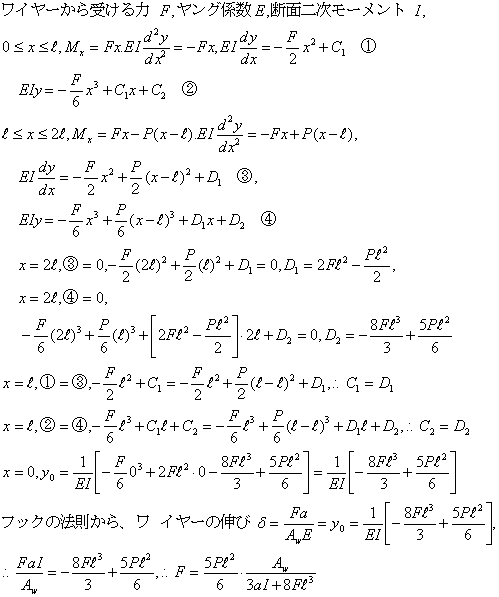

| 【解】 |
 |
 |
| 問題353 |
| 図のような先端をワイヤーで支えられた長さ2 Lの片持はりの中央に鉛直方向の集中荷重Pが作用している。 この時のワイヤーの張力F を求める。梁とワイヤーのヤング率E、ワイヤーの断面積をAw,長さをa、およびはりの曲げ剛性をEIとする。 |
|
| 【解】 |
| |
| |
