| 問題274 |

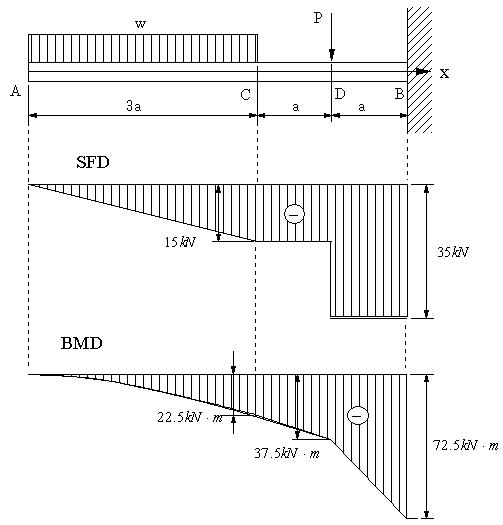

| 図の片持ち梁の場合、w=5kN/m,P=20kN,a=1mの時、固定壁のB点に生ずる反力RB、反モーメントMB、 せん断力、曲げモーメント、せん断力図、曲げモーメント図を求める。 |
 |
| 【解】 |
 |
 |
 |
| 問題274 |
| 図の片持ち梁の場合、w=5kN/m,P=20kN,a=1mの時、固定壁のB点に生ずる反力RB、反モーメントMB、 せん断力、曲げモーメント、せん断力図、曲げモーメント図を求める。 |
|
| 【解】 |
| |
|
| |
