| 問題252 |
| 図のように、段付き丸棒が、両端A,Bにて剛体壁に固定されている。丸棒の中央Cに図のようにトルクT=3dPが作用している。A点に生ずるねじりモーメントとC点におけるねじれ角、せん断強さτaの時、安全な径を求める。 |
  |

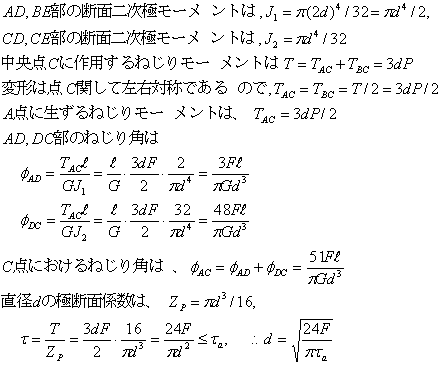

| 【解】 |
 |
 |
| 問題252 |
| 図のように、段付き丸棒が、両端A,Bにて剛体壁に固定されている。丸棒の中央Cに図のようにトルクT=3dPが作用している。A点に生ずるねじりモーメントとC点におけるねじれ角、せん断強さτaの時、安全な径を求める。 |
| |
| 【解】 |
| |
| |
