問題241

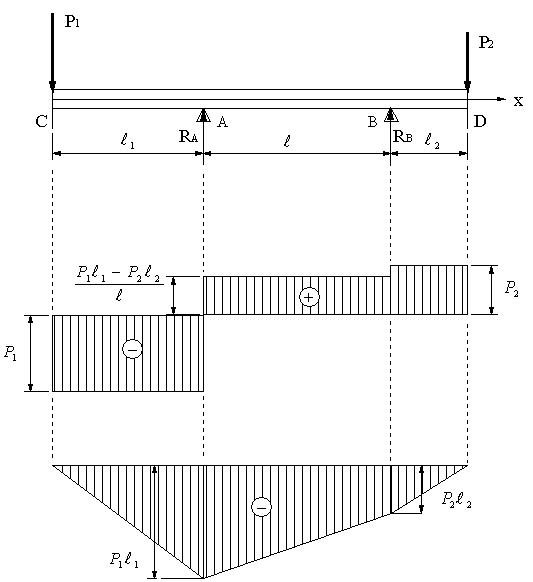

図に示すような両側にl1、l2の張り出しをもつ両端突出はりがある。ただし、P1＞P2、l1＞l2とし、xはC点を原点に取る。 �@CA間、AB間、BD間のせん断力Vx、曲げモーメントMxを求める。 �A最大曲げモーメントMmaxと、Mmaxが生ずる位置(Cより右向きにとる)を求める。 �BSFD及びBMDを描く。 �Cはりの断面は一様で、高さｈが幅ｂの√2倍の長方形とすると、ｂ,ｈはいくらに取れば安全か。ただし、P1＝2000N、 　　P2＝1500N、l1＝200�o、l2＝100�o、l＝300�o、σa＝80MPaとする。

【解】
