| 問題228 |
| 図のように両端が壁に拘束された断面積Ａの複合棒がある。この状態から温度ΔＴだけ上昇した場合、生ずる応力と棒ABおよび、BCの伸びλab、λbcをそれぞれ求める。 ただし、棒AB、CDの線膨張係数をa1、ヤング率をE1、棒BCの線膨張係数をa2、ヤング率をE2とする。 |
 |

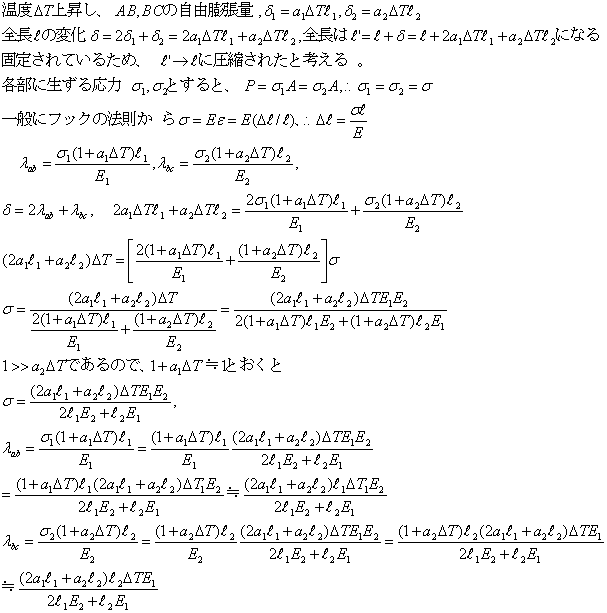

| 【解】 |
 |
 |
| 問題228 |
| 図のように両端が壁に拘束された断面積Ａの複合棒がある。この状態から温度ΔＴだけ上昇した場合、生ずる応力と棒ABおよび、BCの伸びλab、λbcをそれぞれ求める。 ただし、棒AB、CDの線膨張係数をa1、ヤング率をE1、棒BCの線膨張係数をa2、ヤング率をE2とする。 |
|
| 【解】 |
| |
| |
