| 問題198 |
||||
| 図の梁の場合に、せん断力と曲げモーメントを求める。 |
||||
 |
||||
| 【解】 | ||||

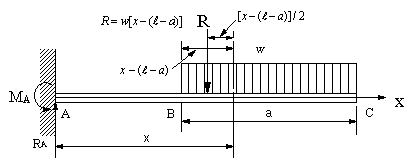

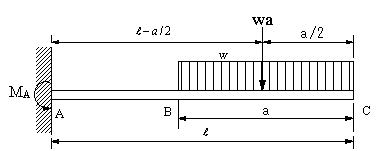

| (1).A点をx軸の原点に取る場合。 | ||||
 |
||||
|
||||

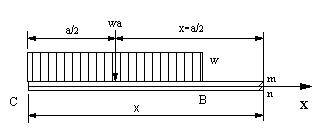

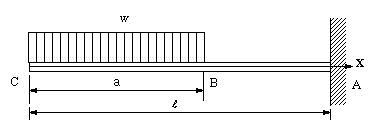

(2).C点をx軸の原点に取る場合。 |
||||
 |
||||
 |
||||

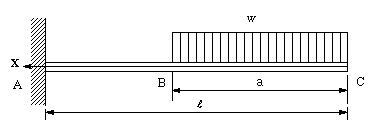

| (1),(2)を比較すると明らかに(2)の場合が求めるのに簡単である。ティモシェンコの書や小山、鈴木著「はじめての材料力学」では(2)の方法を採り、固定端は右側になるように図面を描いている。別ページ、はりの場合の座標軸の取り方等に示したように、日本の教科書では残念ながら、様々である。下記の図の様に固定軸を左側において、自由端にx軸の原点を置くと、簡単にせん断力と曲げモーメントを求めることが出来る。 |
||||
 |
||||
|
||||
 |
