| 問題196 |
| 図のように、断面積A1の円筒の中に、断面積A2の中実丸棒を温度T1で剛体板で接合した。その後、温度T2(T2>T1)を変化させたときに、熱応力によって両材に生ずる応力、σ1とσ2を求める。T1の時の初期長さlo、線膨張係数 α1,α2(α1<α2),ヤング率 E11、E2とする。 |
 |

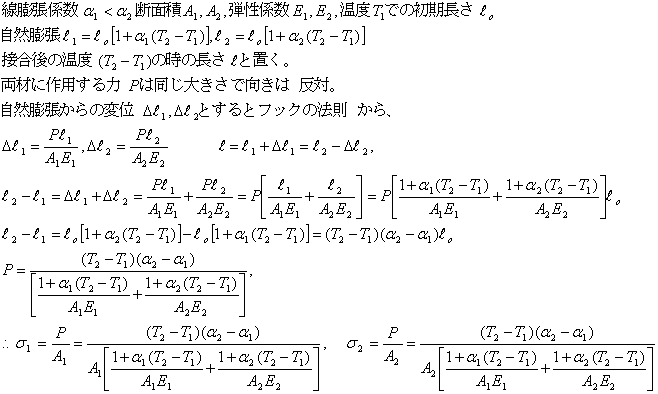

| 【解】 |
 |
 |
| 問題196 |
| 図のように、断面積A1の円筒の中に、断面積A2の中実丸棒を温度T1で剛体板で接合した。その後、温度T2(T2>T1)を変化させたときに、熱応力によって両材に生ずる応力、σ1とσ2を求める。T1の時の初期長さlo、線膨張係数 α1,α2(α1<α2),ヤング率 E11、E2とする。 |
|
| 【解】 |
| |
| |
