問題150

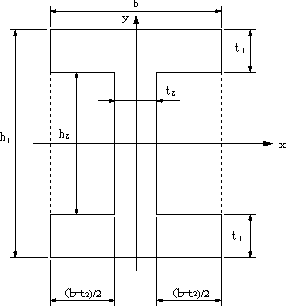

図の場合のx軸、y軸に関する断面二次モーメントと断面係数を求める。

【解】

(1).3つの長方形に分けて、平行軸の定理を適用して計算する場合。

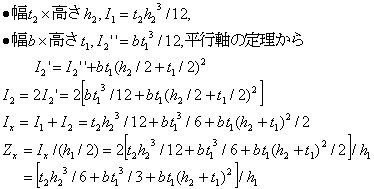

Ixの計算

Iyの計算

(2).b×h1の長方形から、空白の長方形の部分を差し引くとして計算する場合。

Ixの計算

Iyの計算

(1)、(2)の方法を比較すると、Ixは(2)の方法で求め、Iyは(1)の方法で求めた方が簡単で、平行軸の定理を使用する必要がないことが分かる。
