問題１０３

(1).図1の断面の断面二次モーメントIと断面係数Zを求める。b=15cm,h=20cm,c=9cm,d=15cm

(2).図2の単純支持はりの場合に、最大曲げモーメントが生ずる位置とその値、生ずる応力を求める。さらに、たわみ曲線と最大たわみを求める。ただし、 P=30kN, L=400cm,a=250cm.b=150cm,E=206GPa

図1 図2

【解】

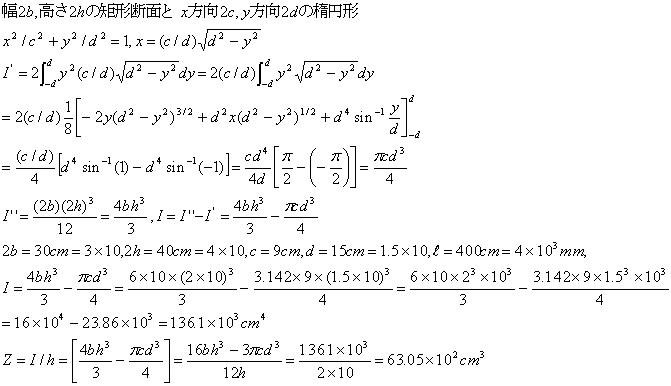

(1).

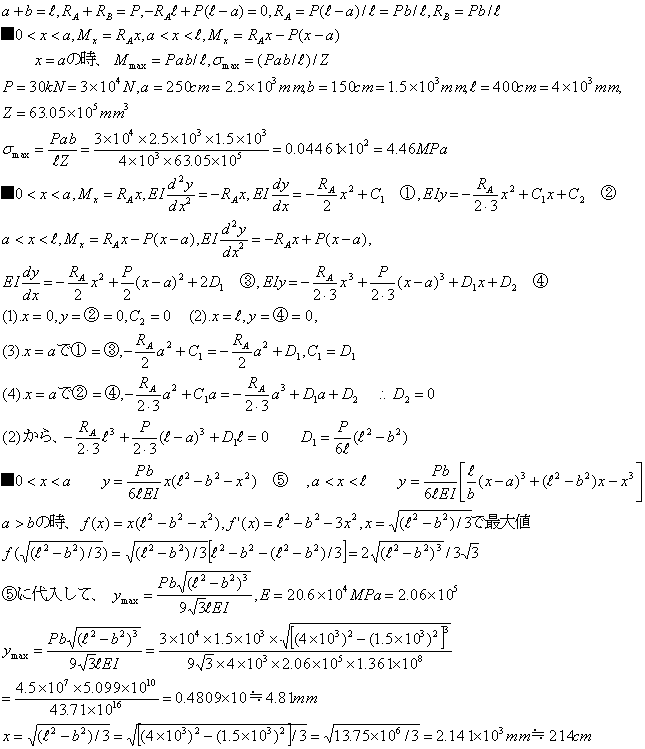

(2).
