| 問題235 |
| 図のように断面積AのAB,BCの棒が接合され、A,B端で固定されている。角棒の弾性係数、線膨張係数は、図に示すようにE1,E2,α1,α2である。長さはL, 2Lである。温度がΔT上昇させたときに次の値を求める。 ・自由膨張の場合のABの膨張量を求める。 ・AB,BCに生ずる応力とひずみを求める。 ・A,B点における固定端に及ぼす反力を求める。 ・C点の移動量を求める。 ＊ 1>>αΔT,∴1+αΔT≒1として計算しても良い。 |
 |

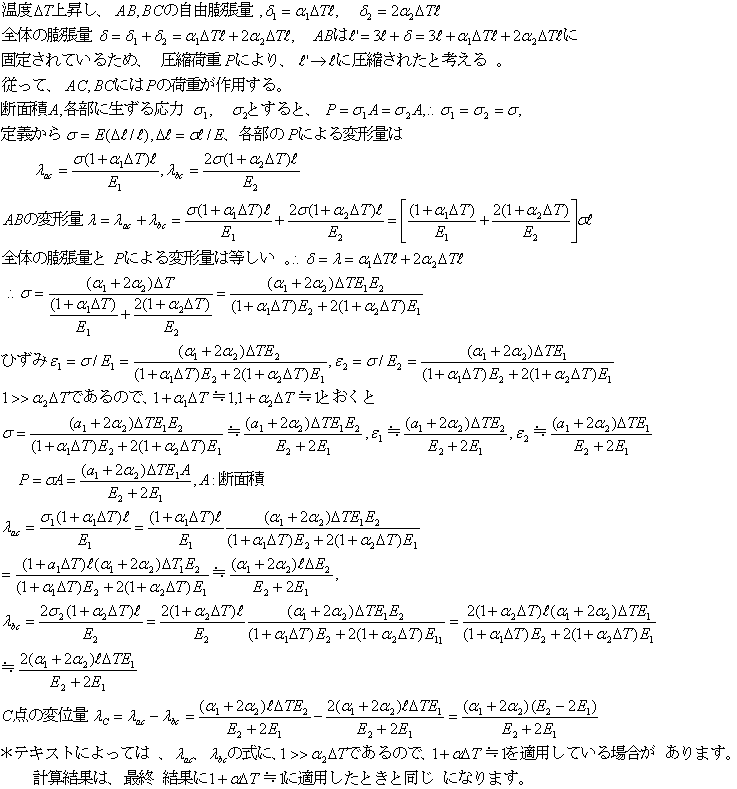

| 【解】 |
 |
 |
| 問題235 |
| 図のように断面積AのAB,BCの棒が接合され、A,B端で固定されている。角棒の弾性係数、線膨張係数は、図に示すようにE1,E2,α1,α2である。長さはL, 2Lである。温度がΔT上昇させたときに次の値を求める。 ・自由膨張の場合のABの膨張量を求める。 ・AB,BCに生ずる応力とひずみを求める。 ・A,B点における固定端に及ぼす反力を求める。 ・C点の移動量を求める。 ＊ 1>>αΔT,∴1+αΔT≒1として計算しても良い。 |
|
| 【解】 |
| |
| |
