問題227
図の梁の場合に、R
A
,M
A
.たわみの式を求める。

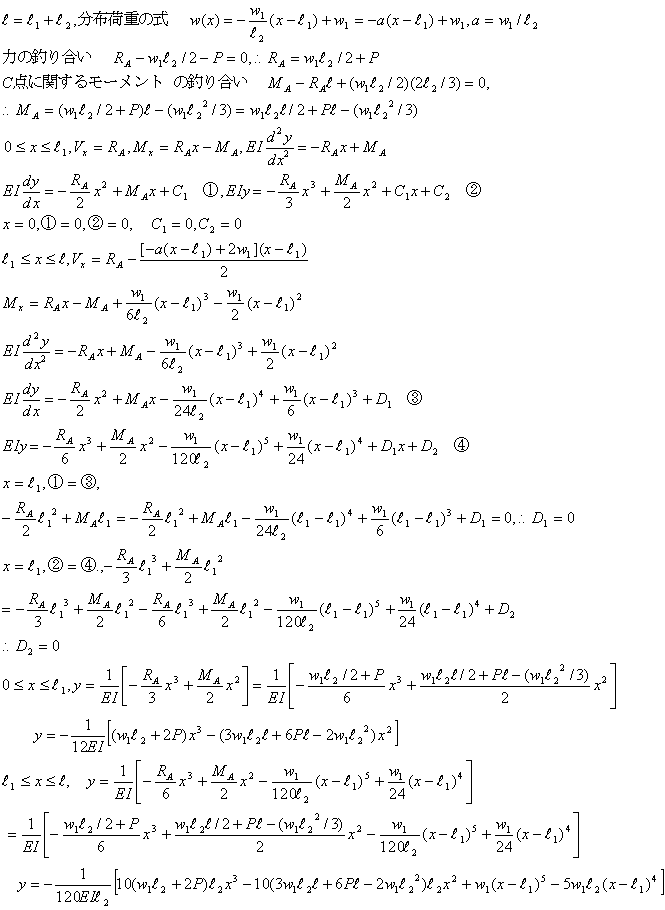

【解】
曲げモーメントの求め方は、下記の方法を参照のこと。
*曲げモーメントの計算
分布荷重が関数的に変化する場合は、曲げモーメントは積分によって求める方法と直線的に分布が変化する場合は、合力を求めて、考えている断面からの重心の位置までの距離を掛けて計算する方法がある。線形的に変化する場合は後者の場合が数式的に簡単になる。

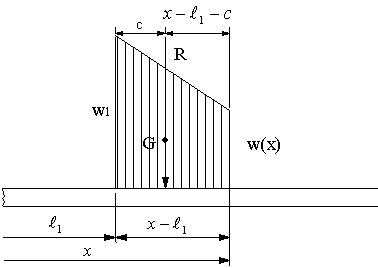

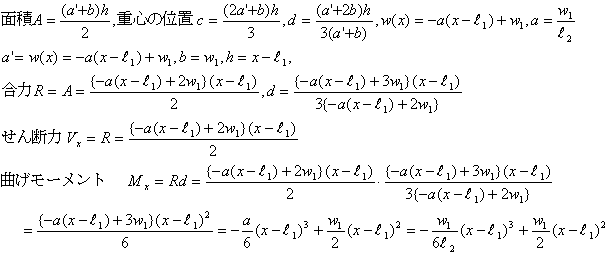

・分布荷重が台形になる場合の曲げモーメントの計算
