| 問題225 |
| 動力源からPB=15kWの動力が歯車Bに伝えられ、軸の回転数はN=1500r.p.m.である。歯車BからL1=0.2m離れた歯車AにPAB=9kWの動力が、L2=0.4m離れた歯車CにPBC=6kWの動力を伝える。中実軸の横弾性率G=82GPa、許容せん断応力τa=30MPaである。 両軸のたわみ角φ=0.1°のとき、両軸の大きさを求め、この時、両軸に生ずる生ずるせん断応力が許容せん断応力以下であることを示せ。 |
 |

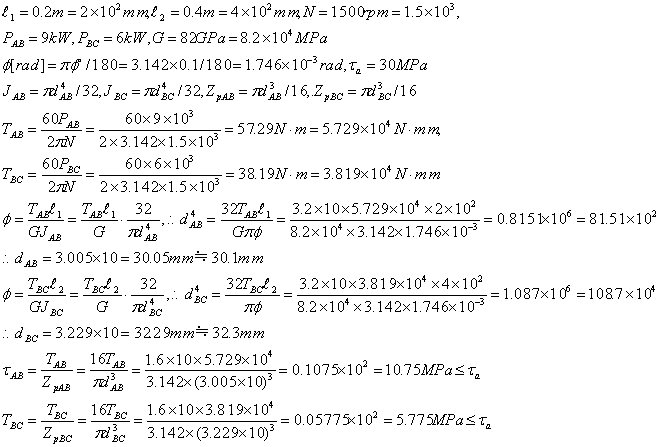

| 【解】 |
 |
 |
| 問題225 |
| 動力源からPB=15kWの動力が歯車Bに伝えられ、軸の回転数はN=1500r.p.m.である。歯車BからL1=0.2m離れた歯車AにPAB=9kWの動力が、L2=0.4m離れた歯車CにPBC=6kWの動力を伝える。中実軸の横弾性率G=82GPa、許容せん断応力τa=30MPaである。 両軸のたわみ角φ=0.1°のとき、両軸の大きさを求め、この時、両軸に生ずる生ずるせん断応力が許容せん断応力以下であることを示せ。 |
|
| 【解】 |
| |
| |
