| 問題223 |
| 図のように両端を剛体壁に挟まれた円形断面でその半径が壁の間で線形的に変化する長さLの棒の場合、ΔTの温度上昇したとき、この棒に発生する最大圧縮応力の値と位置を求める。 縦弾性係数はE，線膨張係数はα、半径はr1，r2とする。ただし、r1<r2 |
 |

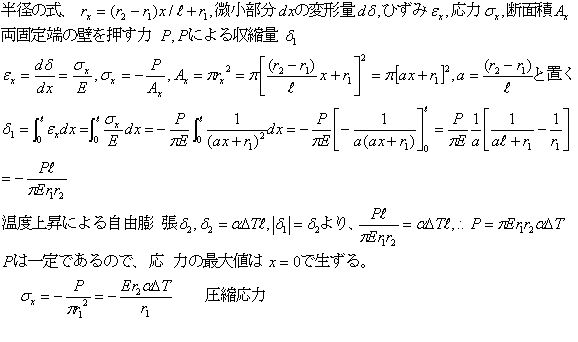

| 【解】 |
 |
 |
 |
| 問題223 |
| 図のように両端を剛体壁に挟まれた円形断面でその半径が壁の間で線形的に変化する長さLの棒の場合、ΔTの温度上昇したとき、この棒に発生する最大圧縮応力の値と位置を求める。 縦弾性係数はE，線膨張係数はα、半径はr1，r2とする。ただし、r1<r2 |
|
| 【解】 |
| |
|
| |
