| 問題222 |
| 図のように両端が固定されている軸に、ねじりモーメントT1,T2が作用するとき、軸AB,BC,CDに作用するねじりモーメント、各軸のねじれ角、各軸に生ずるせん断応力を求める。剛性率G,断面二次極モーメントJ,極断面係数Zp ,T1>T2とする。 |
 |
| 【解】 |
 |
 |

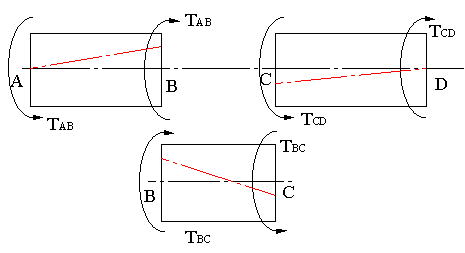

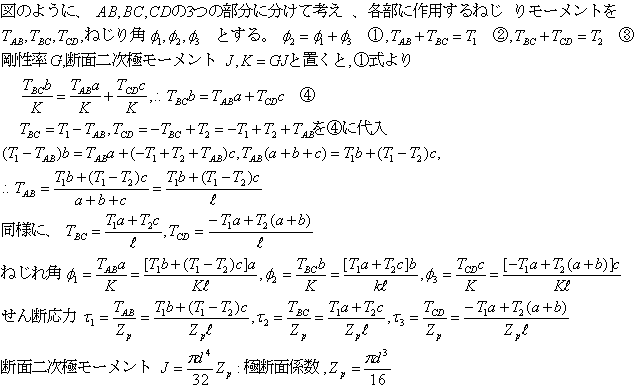

| 中心線(赤線)の変形から、BC部に作用するねじりモーメントの方向は図のようになる。 Φ2=Φ1+Φ3 |
 |
