| 問題207 |

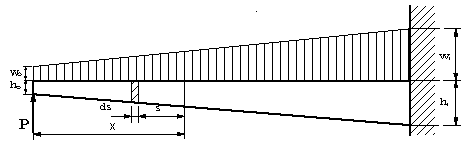

| 図のような、自由端で高さho、固定端で高さh1の幅bのはりに、自由端でwo,固定端でw1の分布荷重とPの集中荷重が自由端で作用するとき、自由端からxの位置に生ずるせん断力、曲げモーメント、生ずる応力を計算する。次に、自由端からxの位置に生ずるたわみを求める。たわみを求めるとき、計算を簡単にするために、ho=0として計算する。 |
 |

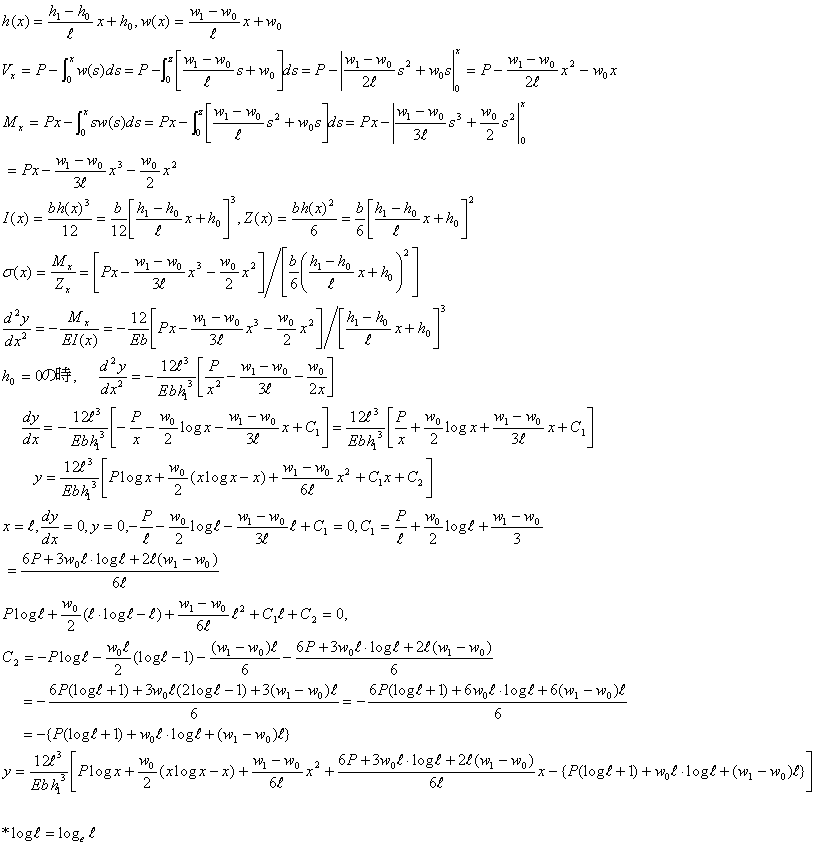

| 【解】 |
 |
 |
 |
| 問題207 |
| 図のような、自由端で高さho、固定端で高さh1の幅bのはりに、自由端でwo,固定端でw1の分布荷重とPの集中荷重が自由端で作用するとき、自由端からxの位置に生ずるせん断力、曲げモーメント、生ずる応力を計算する。次に、自由端からxの位置に生ずるたわみを求める。たわみを求めるとき、計算を簡単にするために、ho=0として計算する。 |
|
| 【解】 |
| |
|
| |
