| 問題204 |
| 図に示すように、長さAC=４ｍの鋼棒と長さBC=3mの鋼棒を端Cでピン結合し、他端A,BをAB=5mの間隔に保って剛性天井にピンで結合する。結合点Cに水平荷重P=80kNが作用するとき、点Cに生じる水平および鉛直変位δh、δvを求めよ。ただし両棒の断面積をA=10cm2、縦弾性係数E=2.1x105MPaとする。 |
 |

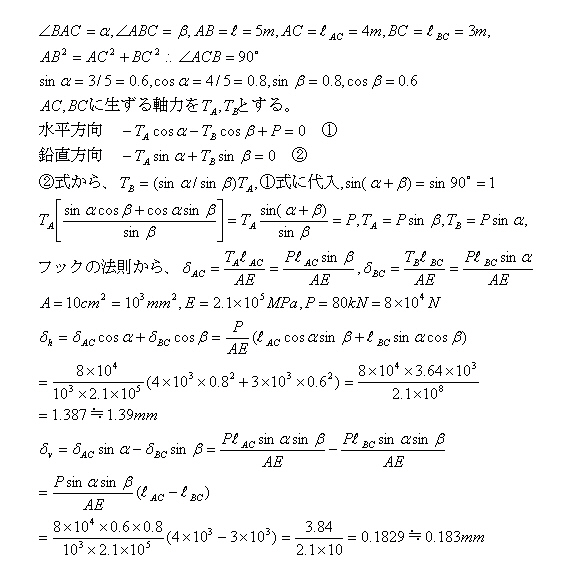

| 【解】 |
 |
 |
| 問題204 |
| 図に示すように、長さAC=４ｍの鋼棒と長さBC=3mの鋼棒を端Cでピン結合し、他端A,BをAB=5mの間隔に保って剛性天井にピンで結合する。結合点Cに水平荷重P=80kNが作用するとき、点Cに生じる水平および鉛直変位δh、δvを求めよ。ただし両棒の断面積をA=10cm2、縦弾性係数E=2.1x105MPaとする。 |
|
| 【解】 |
| |
| |
